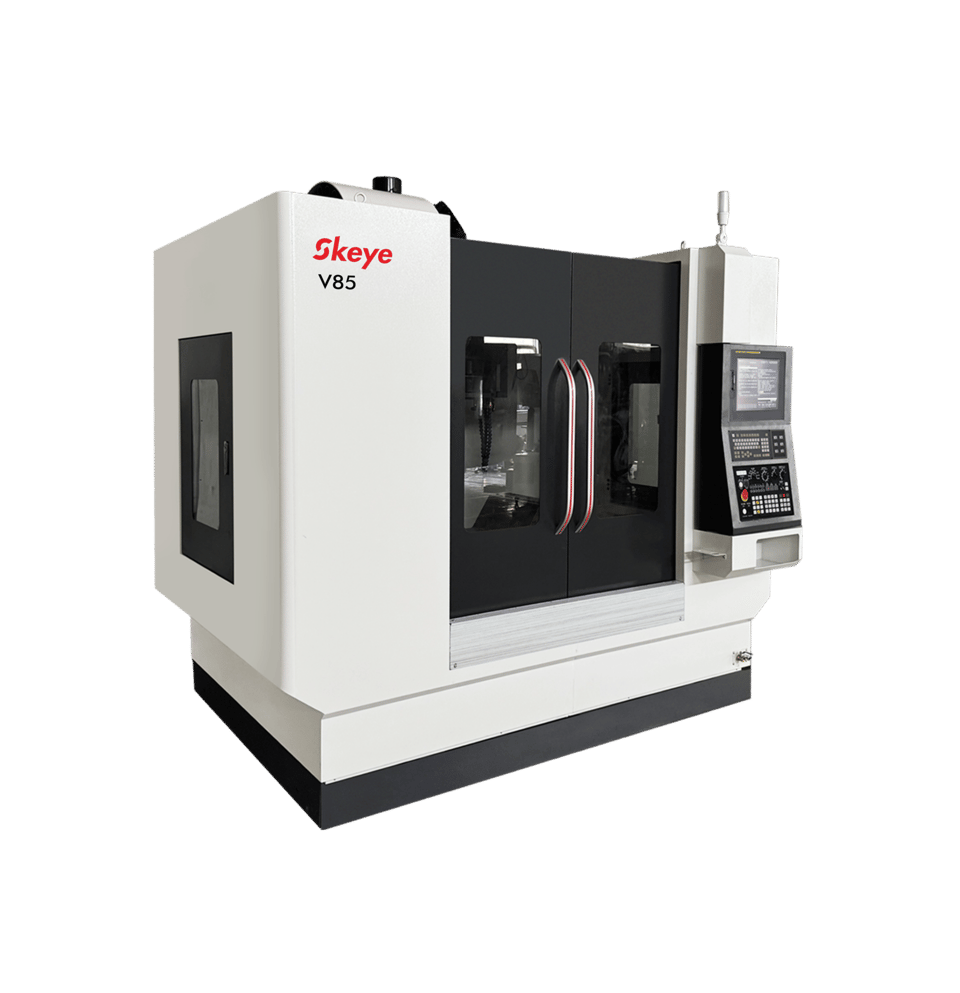

V85
مقدمة
تستخدم المسبوكة تقنية التشكيل المتكامل وتتميز ببنية صندوقية. ولـأعمال التشغيل، يُستخدم مركز تشغيل كبير بخمسة أوجه لإكمال العملية فيإعداد واحد. تتميز الماكينة بصلابة عالية وقوة كبيرة ودقة هندسية فائقةودقة موضعية عالية، ما يضمن الاستقرار طويل الأمد والدقة العالية. وعلاوة على ذلك، لـمنع التشوه بعد التشغيل، تخضع جميع المسبوكات لمعالجة تلدين شاملة،التي تزيل الإجهادات الداخلية بفعالية. القاعدة عريضة، والعمود مصممكبنية صندوقية مثلثية مع تصميم ثقيل التحمل ومدعوم بالكامل، مما يضمنبنية قوية وقدرة موثوقة على التشغيل بالأحمال الثقيلة
المعلمات التقنية
| البند | الوحدة | V85 |
|---|---|---|
| الحركات | ||
| المسافة من أنف المغزل إلى سطح طاولة العمل | مم | 120-670 |
| المسافة من مركز المغزل إلى مجرى العمود | مم | 590 |
| مشوار المحور X | مم | 800 |
| مشوار المحور Y | مم | 550 |
| مشوار المحور Z | مم | 550 |
| طاولة العمل | ||
| حجم طاولة العمل | مم | 550*1000 |
| شقوق T في طاولة العمل (العدد - المقاس - التباعد) | مم | 5-18*90 |
| سعة طاولة العمل | كجم | 500 |
| المغزل | ||
| مواصفات المغزل | BT40/Φ150 | |
| محرك المغزل | محرك مباشر | |
| السرعة القصوى للمغزل | دورة/دقيقة | 12000 |
| قدرة المغزل | كيلوواط | 7.5/11 |
| الدقة VDI3441 | ||
| التحديد الموضعي | مم | P0.008 |
| قابلية التكرار | مم | P0.006 |
| المحرك | ||
| محرك سيرفو للمحور X | كيلوواط | 1.8 |
| محرك سيرفو للمحور Y | كيلوواط | 1.8 |
| محرك سيرفو للمحور Z | كيلوواط | 3.0 |
| مسمار القضبان | ||
| مواصفة سكة المحور X | 35 بكرة | |
| مواصفة سكة المحور Y | 45 بكرة | |
| مواصفة سكة المحور Z | 45 بكرة | |
| مواصفة اللولب الكروي للمحور X | 4016 | |
| مواصفة اللولب الكروي للمحور Y | 4016 | |
| مواصفة اللولب الكروي للمحور Z | 4016 | |
| السرعة السريعة | ||
| السرعة السريعة لمحاور X/Y/Z | م/دقيقة | 48/48/48 |
| مخزن الأدوات | ||
| مخروط الأداة | BT40 | |
| سعة الأدوات | قطعة | 24T |
| أقصى قطر للأداة | مم | 80/150 |
| أقصى طول للأداة | مم | 300 |
| أقصى وزن للأداة | كجم | 8 |
| المعايير الأساسية | ||
| الأبعاد (الطول*العرض) | مم | 2510*3174 |
| ارتفاع الماكينة | مم | 2550 |
| وزن الماكينة | كجم | 5000 |
الملحقات والوظائف القياسية
| الرقم | البند | الرقم | البند |
|---|---|---|---|
| 1 | نظام التحكم FANUC 0i-MF Plus(3B) | 10 | عجلة يدوية |
| 2 | مغزل كهربائي BT40-150-12000rpm | 11 | مصباح العمل |
| 3 | نظام تبريد المغزل | 12 | مصباح تحذيري |
| 4 | تبريد المغزل | 13 | محول كهربائي |
| 5 | نظام تبريد القطع | 14 | مسدس ماء |
| 6 | الخزان وصندوق المياه | 15 | مسدس هواء |
| 7 | نظام تزييت أوتوماتيكي | 16 | قلاوظ صلب |
| 8 | غطاء تلسكوبي لسكة المحاور الثلاثة | 17 | جهاز فكّ يدوي |
| 9 | مبادل حراري | 18 | مخزن أدوات من نوع ذراع 24T |
