U3020
مقدمة

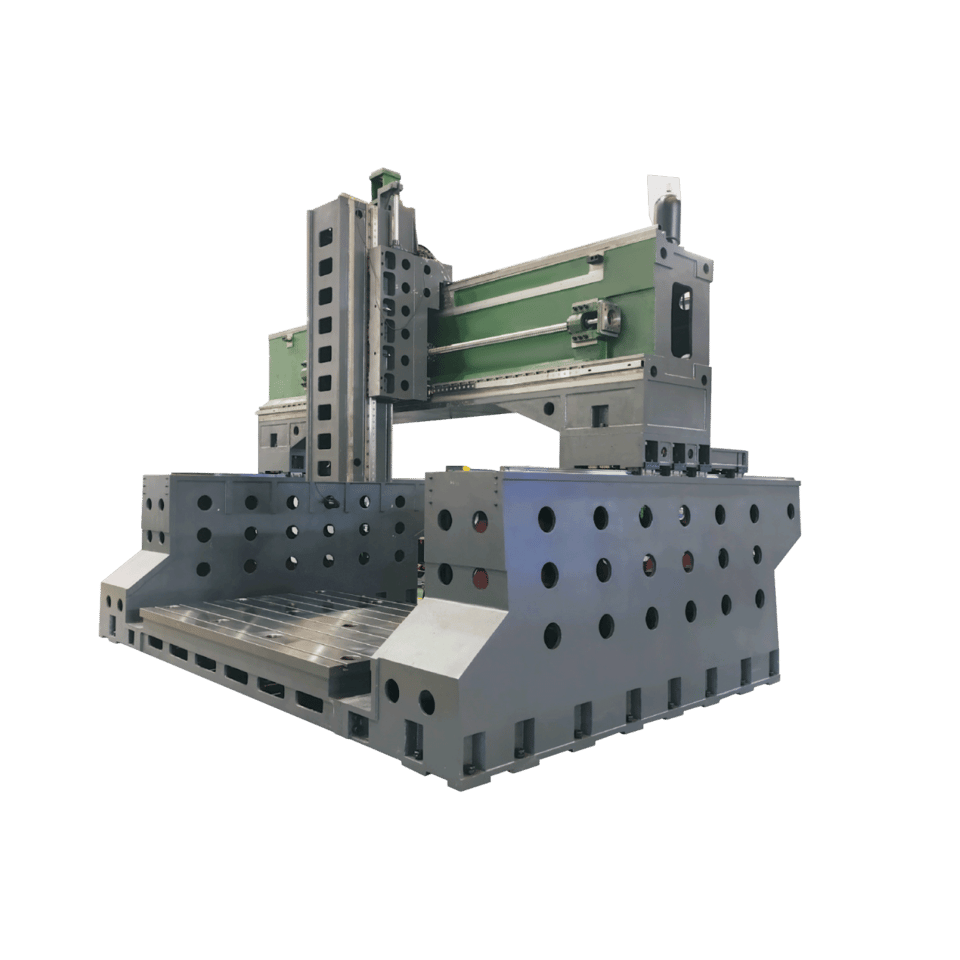

تصميم هيكل مدمج على شكل U: تصميم هيكل العارضة العرضية، وتبلغ مساحة الأرضية للـالماكينة أقل بنسبة 50% من الرافعة الجسرية التقليدية. تصميم دائرة القوة المغلقة بالكامليحسن بشكل كبير صلابة القطع والثبات؛ الهيكل على شكل Uمصمم لتقليل تدفق نقل القوة من نقطة قوة القطع إلىنقطة قوة التغذية. وبما أن مسار نقل تدفق القوة يُقصَّر، يمكن تقليل وزنالأجزاء المتحركة وتحقيق أداء ديناميكي عالي السرعة؛يأتي تصميم مركز التشغيل الجسري من نوع القنطرة ومركز التشغيل الجسريذو العارضة المتقاطعة متوافقًا مع طاولة عمل ثابتة، مما يوفرالخصائص الديناميكية نفسها مع أوزان مختلفة لقطع العمل؛ تعتمد الماكينةتصميمًا متقدمًا للبنية المتماثلة ومكونات ميكانيكية/كهربائية متقدمةلضمان سرعة تغذية تشغيل عالية، وكفاءة تشغيل عالية، وصلابة عالية وموثوقية عالية.
المعلمات التقنية
| البند | الوحدة | U3020 | ||
|---|---|---|---|---|
| الحركات | ||||
| حركة الإطار الجسري للأمام والخلف على محور X | مم | 2000 | ||
| حركة منزلق المغزل يمينًا ويسارًا على محور Y | مم | 3000 | ||
| اتجاه حركة المغزل صعودًا وهبوطًا على محور Z | مم | 1000 | ||
| تحديد موضع المحورين A/C (VDI3441) | 8 | |||
| قابلية التكرار للمحورين A/C (VDI3441) | 4 | |||
| طاولة العمل | ||||
| حجم طاولة العمل | مم | 2000*3000 | ||
| المسافة من نهاية المغزل إلى طاولة العمل | مم | 450*1450 | ||
| فتحات T في طاولة العمل (العدد-العرض*المسافة) | مم | 9-22*200 | ||
| الحد الأقصى للوزن على طاولة العمل | طن/م² | 7 | ||
| عرض القنطرة | مم | 3700 | ||
| المغزل | ||||
| مواصفات المغزل | HSK-A63 | |||
| محرك المغزل | مغزل كهربائي | |||
| توصيل Y | توصيل △ | |||
| سرعة المغزل | دورة/دقيقة | 3280 | 6000 | |
| السرعة القصوى للمغزل | دورة/دقيقة | 8000 | 20000 | |
| قدرة المغزل | كيلوواط | 11 | 15 | |
| الدقة VDI3441 (JISB6338) | ||||
| التحديد الموضعي | مم | P0.03 (±0.004/300) | ||
| قابلية التكرار | مم | Ps0.028 (±0.003) | ||
| المعايير الأساسية | ||||
| قدرة المغزل (قدرة المحور A/C) | كيلوواط | 3.7/6.3 | ||
| زاوية دوران المحورين A/C | ±110/±360 | |||
| السرعة القصوى للمحورين A/C | دورة/دقيقة | 60 | ||
| مواصفة سكة المحور X | 4 صفوف بكرات 45 | |||
| مواصفة سكة المحور Y | 55 بكرة | |||
| مواصفة سكة المحور Z | 4 صفوف بكرات 45 | |||
| مواصفة اللولب الكروي للمحور X | 6320 | |||
| مواصفة اللولب الكروي للمحور Y | 6320 | |||
| مواصفة اللولب الكروي للمحور Z | 5010 | |||
| محرك سيرفو للمحور X | كيلوواط | 4.0*2 قطعة (4.0*2) | ||
| محرك سيرفو للمحور Y | كيلوواط | 7.0 | ||
| محرك سيرفو للمحور Z | كيلوواط | 7.0 | ||
| وزن الماكينة | طن | 42 | ||
| الأبعاد (الطول / العرض / الارتفاع) | مم | 7565*5595*5306 | ||
الملحقات والوظائف القياسية
| الرقم | البند | الرقم | البند |
|---|---|---|---|
| 1 | نظام تحكم FANUC 0i-MF Plus (0) | 10 | مصباح العمل |
| 2 | مغزل كهربائي HSK-A63 | 11 | إضاءة دافئة |
| 3 | نظام تبريد بالزيت | 12 | جهاز فكّ يدوي |
| 4 | تبريد المغزل | 13 | مكيف هواء لخزانة الكهرباء |
| 5 | غطاء تلسكوبي لسكة المحاور الثلاثة | 14 | مسدس ماء |
| 6 | عجلة يدوية | 15 | مسدس هواء |
| 7 | نظام تزييت أوتوماتيكي | 16 | مسمار تثبيت الأساس وكتلة دعم أفقية |
| 8 | مبرد الزيت | 17 | ناقل رقاقات حلزوني |
| 9 | محول كهربائي | 18 | ناقل رقاقات من النوع السلسلي |
