MT500 طراز جديد للصفائح المعدنية

Home > المنتجات > مركز تشغيل بخمسة محاور > MT500 طراز جديد للصفائح المعدنية

MT500 طراز جديد للصفائح المعدنية

+86 13912656699

skeye@skeye-zz.com

اطلب عرض سعر

التنزيلات

catalog.pdf

المعلمات

البند	الوحدة	MT500
الحركات
المسافة من وجه نهاية المغزل إلى سطح الطاولة الدوارة	مم	120-570
أقصى قطر دوران لقطعة العمل	مم	Φ490
مشوار المحور X	مم	550
مشوار المحور Y	مم	525
مشوار المحور Z	مم	450
طاولة العمل
حجم طاولة العمل	مم	Φ350
سعة تحميل محور A/C (بأي زاوية)	كجم	120
مدى زاوية محور A/C		±110/360
عزم الدوران المقنن لمحور A/C	Nm	300/202
نمط تشغيل محور A/C		قيادة مباشرة DD
السرعة القصوى لمحور A/C	دورة/دقيقة	218/176
أقصى عزم لمحور A/C	Nm	550/460
دقة التموضع لمحور A/C		±10
دقة التموضع المتكرر لمحور A/C		±2
المغزل
مواصفات المغزل		BBT40
محرك المغزل		INNA مغزل مدمج
السرعة القصوى للمغزل	دورة/دقيقة	15000
قدرة المغزل	كيلوواط	7.5/11
الدقة وفق VDI 3441
التحديد الموضعي	مم	P0.006
قابلية التكرار	مم	Ps0.004
المحرك
محرك سيرفو للمحور X	كيلوواط	1.8
محرك سيرفو للمحور Y	كيلوواط	1.8
محرك سيرفو للمحور Z	كيلوواط	3.0
سكة ومسمار كروي
مواصفة سكة المحور X		بكرة 45
مواصفة سكة المحور Y		بكرة 45
مواصفة سكة المحور Z		35 Roller
مواصفة اللولب الكروي للمحور X		4016
مواصفة اللولب الكروي للمحور Y		4016
مواصفة اللولب الكروي للمحور Z		4016
السرعة السريعة
السرعة السريعة لمحاور X/Y/Z	م/دقيقة	36/36/36
مخزن الأدوات
مخروط الأداة	-	BBT40
سعة الأدوات	قطعة	24T
القطر الأقصى للأداة (قطر سكين الهواء المجاور)	مم	80/150
أقصى طول للأداة	مم	300
أقصى وزن للأداة	كجم	8
المعلمات الأساسية
الحجم التقريبي للآلة	مم	363435103483
الوزن التقريبي للآلة	كجم	5500
نظام التحكم		FANUC 0i-MF Plus(1)4+1

الاقتراب القياسي والوظائف

1.نظام تحكم FANUC 0I-MF PLUS (1) ‏4+1	11.عجلة يدوية محمولة
2.مغزل كهربائي INNA BBT40-150 بسرعة 15000 دورة/دقيقة	12.مصباح عمل
3.طاولة دوارة خماسية المحاور	13.مصباح تحذيري
4.نظام تبريد المغزل	14.محول كهربائي
5.تبريد المغزل	15.مسدس ماء
6.نظام تبريد القطع	16.مسدس هواء
7.الخزان وصندوق المياه	17.قلاوظ صلب
8.نظام تزييت أوتوماتيكي	18.تحرير الأدوات يدويًا
9.غطاء تلسكوبي لسكة المحاور الثلاثة	19.محدد الأدوات
10.مكيف هواء لخزانة الكهرباء	20.مخزن أدوات من نوع القرص بسعة 24 أداة

الملحقات والوظائف الاختيارية

1.ناقل رُقاقات من النوع السلسلي

2.مغزل كهربائي INNA HSK A63-175 بسرعة 16000 دورة/دقيقة

3.نظام تحكم محلي اختياري

· نظام تحكم Syntec 220MA-5 PLUS

· نظام تحكم Huazhong HNC-848DiM-15F

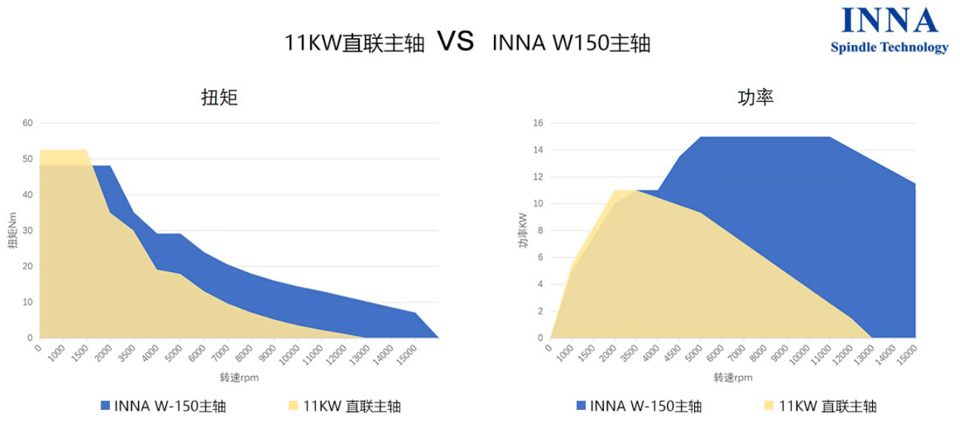

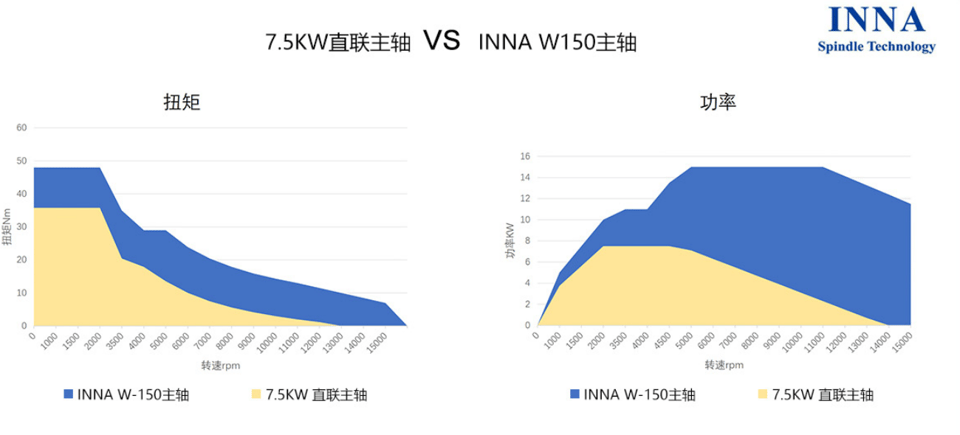

ميزات مغزل سلسلة INNA W-150


1. عزم الدوران عند السرعات المنخفضة أعلى بنسبة 30% من مغزل الدفع المباشر، وعزم الدوران عند السرعات العالية يتضاعف بأكثر من مرتين، ويتفوق على مغزل الدفع المباشر 7.5KW عبر جميع نطاقات السرعة	1. عزم الدوران عند السرعات المنخفضة أقل من مغزل الدفع المباشر 11KW، لكنه يتميز بنطاق أوسع لعزم الدوران المقنن. ابتداءً من 2000 دورة/دقيقة، يكون تلاشي عزم الدوران أقل بشكل ملحوظ. ومن 5000 دورة/دقيقة فصاعدًا، يتضاعف عزم الدوران عند السرعات العالية مقارنةً بمغزل الدفع المباشر 11KW
2. ترتفع القدرة عند السرعات العالية بشكل كبير مقارنةً بمغزل الدفع المباشر، مما يحقق كفاءة أعلى بأكثر من 3 مرات في تشغيل المعادن غير الحديدية، مع سرعة أكبر وتشطيب سطحي متفوق	2. تتوافق القدرة عند السرعات العالية تقريبًا مع مغزل الدفع المباشر 11KW تحت 4000 دورة/دقيقة. وبعد 4000 دورة/دقيقة، تزداد القدرة الخارجة، مما يحقق كفاءة تشغيل أعلى وتشطيبًا أفضل لسطح القطعة
